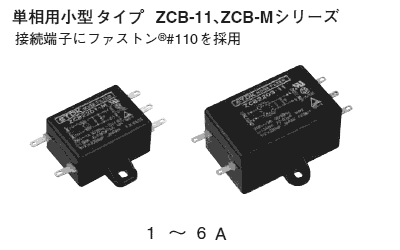

ZCB-11・-Mシリーズ


カタログダウンロード
◆製品呼称
ZCB - 22 ** - 11
(1) (2) (3) (4)
(1) シリーズ名称
(2) タイプ表示
(3) 定格電流
(4) シリーズ名称
◆共通仕様
定格電圧Eac(V) 250V
耐電圧Eac(V) 1.5kV  [ラインアース間]
絶縁抵抗 100MΩmin.[DC.500V/1min]
漏洩電流 -11 : 0.75mAmax.[250V・60Hz]
-M  : 0.5mAmax.[250V・60Hz]
使用温度範囲 -25~+85℃
ディレーティング開始温度 55℃
取得安全規格 UL1283, CSA C22.2 No8
EN133200
品名 寸法(mm) 電気的特性 注文数量
(min)
価格
(円)
A B C D E F G H I J 質量
 (g)
 外観 定格電流
 (A)
直流抵抗
 (mΩ)max.
減衰量
 周波数特性
ZCB2203-11 32 50 25 50 40 68 8 M3 20 14 45 3 500 1
ZCB2206-11 6 100 1
ZCB2201-M 26 35 17.5 44 35 53 8 M3 17.5 9.3 22 1 100 1
ZCB2203-M 3 80 1
* 回路図・寸法図・特性図にカーソルを合わせると各項目を表示します。
