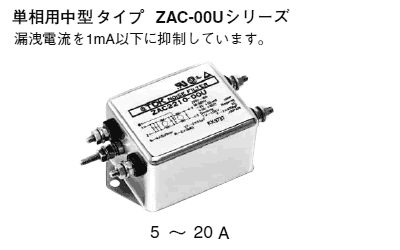

ZAC-00Uシリーズ


カタログダウンロード
◆製品呼称
ZAC - 22 ** - 00U
(1) (2) (3) (4)
(1) シリーズ名称
(2) タイプ表示
(3) 定格電流
(4) シリーズ名称
◆共通仕様
定格電圧Eac(V) 250V
耐電圧Eac(V) 1.5kV  [ラインアース間]
絶縁抵抗 100MΩmin.[DC.500V/1min]
漏洩電流 1.0mAmax.[250V・60Hz]
使用温度範囲 -10~+85℃
ディレーティング開始温度 55℃
取得安全規格 UL1283, CSA C22.2 No8
EN133200
品名 寸法(mm) 電気的特性 注文数量
(min)
価格
(円)
A B C D E F fG fH I J K 質量
 (g)
外観  定格電流
 (A)
直流抵抗
 (mΩ)max.
減衰量
 周波数特性
ZAC2205-00U 50.8 63.5 38 85 74.7 95 M4 4.8 25.4 25.3 9.3 240   5 300 1
ZAC2210-00U 250 10 40 1
ZAC2215-00U 260 15 40 1
ZAC2220-00U 260 20 10 1
* 回路図・寸法図・特性図にカーソルを合わせると各項目を表示します。
