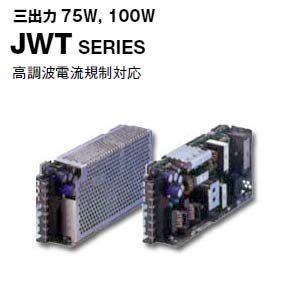

3出力スイッチング電源 JWT シリーズ


◆入力電圧範囲Eac/dc 85~265V / 120~330V
◆入力周波数 47~63Hz
◆使用温度範囲 -10~+65℃(カバー付は-10~+50,55℃)
◆耐圧Eac 入力:出力間 3.0Kv.1min[カットアウト電流10mA]
入力:グラン間 2.0Kv.1min[カットアウト電流10mA]
出力:グラン間 500v.1min[カットアウト電流100mA]
◆付属機能 過電圧機能(5Vのみ),過電流保護
◆安全規格 UL60950,CSA950(C-UL),EN60950(TV)認定
CEマーキング適合,電気用品安全法準拠
◆雑音端子電圧 FCC-B,VCCI-B,EN55011-BEN55022-B準拠
◆雑音電界強度 FCC-B,VCCI-B,EN55011-BEN55022-B準拠
◆高調波電流規制 EN61000-3-2準拠
◆イミュニティ EN61000-4-2,3,4,5,6,8,11対応
◆環境対応 RoHS指令対応
◆詳しい資料 カタログ
製品仕様
出力電力
 (W)
型名

入力電圧
 ac/dc(V)
出力電圧
 (V)
出力電流
 (A)
Peak電流
 (A)
寸法(HxWxL)
 (mm)
質量
(kg)
注文数量
(min)
単価
(円)
75 JWT75-522 85~265/
 120~330
+5 8.0 - 42 x 92 x 188 0.6 1
+12 4.0 -
-12 0.5 -
JWT75-5FF +5 8.0 - 1
+15 3.2 -
-15 0.5 -
JWT75-525 +5 8.0 - 1
+12 4.0 -
-5 0.5 -
100 JWT100-522 85~265/
 120~330
+5 13.0 - 48 x 92 x 203 0.72 1
+12 5.5 -
-12 1.0 -
JWT100-5FF +5 13.0 - 1
+15 4.5 -
-15 1.0 -
JWT100-525 +5 13.0 - 1
+12 5.5 -
-5 1.0 -
